自动化喷涂设备地轨线配件与治具链条定制全解析 构建高效、稳定的自动化产线

在现代化工业生产中，自动化喷涂设备是实现高效、高质量表面处理的核心。而支撑其稳定、精准运行的关键，往往在于其精密的地轨线系统、高度匹配的治具链条以及一系列精心设计与定制的配件。这些看似“配角”的部件，直接决定了整套自动化喷涂设备的生产效率、喷涂质量与长期运行的可靠性。

一、核心支柱：自动化喷涂设备地轨线系统及其配件

自动化喷涂地轨线是承载工件（通常通过治具固定）在喷涂室内按预定轨迹移动的输送系统，是整个自动化喷涂流程的“骨架”和“动脉”。

1. 地轨线主体结构：通常由高强度铝合金或钢制型材构成，要求具备高直线度、高刚性及优异的抗腐蚀性，以适应喷涂环境中的化学物质和温湿度变化。
2. 关键驱动与传动配件：

• 驱动电机与减速机：提供平稳、精确的动力输出，是实现变速、启停和精确定位的基础。

• 导轨与滑块/滚轮：高精度直线导轨或特制轨道，配合低摩擦系数的滑块或承载滚轮，确保治具托盘运行顺滑、无晃动。

• 同步带/链条传动系统：负责将动力传递至各个治具托盘或吊具，保持同步性。

1. 定位与检测配件：

• 定位销/槽与阻挡器：实现治具在特定工位（如喷涂位、上下料位）的精确停止与定位。

• 光电传感器、接近开关：实时检测治具位置、运行状态，构成控制系统的“眼睛”，实现流程自动化与安全互锁。

1. 辅助配件：

• 集电系统（滑触线或拖链电缆）：为运行中的治具或吊具上的旋转机构、气动元件等提供持续电力与信号。

• 润滑系统：自动对轨道、链条进行润滑，减少磨损，延长寿命。

• 防护罩与防尘密封：保护轨道内部免受漆雾、粉尘污染。

二、柔性承载：治具链条的定制化设计

治具链条是连接地轨线与具体工件的直接载体，其设计是高度定制化的，直接关系到生产柔性化与喷涂质量。

1. 定制依据：

• 工件特性：根据工件的尺寸、形状、重量、重心分布进行设计，确保装夹稳固，不产生变形或晃动。

• 喷涂工艺要求：考虑喷涂角度、覆盖范围、遮蔽需求（如螺纹孔、精密面需保护），设计合理的装夹点和姿态。

• 节拍与效率：治具设计需便于快速上下料，并可能与自动化上下料机构（如机器人）接口匹配。

1. 链条类型与结构：

• 可能与地轨线驱动方式配套，如特制平板链、倍速链上的专用治具托盘，或悬挂链上的吊具。

• 结构上常包含：

• 基板/框架：与输送链条刚性连接。

• 定位与夹紧机构：手动快速夹钳、气动/液压夹具、磁性吸盘等，确保工件固定牢靠。

• 旋转机构（可选）：电动或气动驱动，使工件在喷涂时能匀速自转，实现全方位均匀喷涂，是获得高质量涂层的利器。

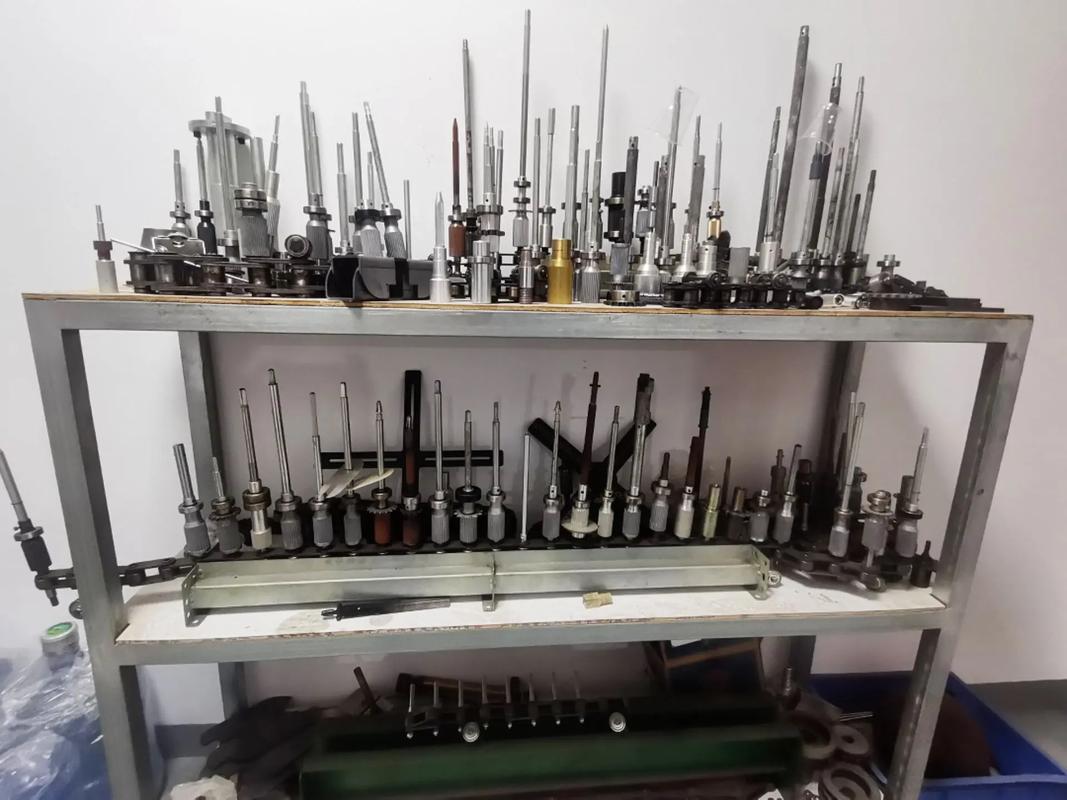

1. 材料与工艺：治具本体多采用铝合金（轻量化）、不锈钢（耐腐蚀）或钢材（高强度）制造。表面常进行特氟龙涂层或其它不粘涂层处理，防止油漆积聚，便于清理维护。

三、生态协同：自动化设备及相关配件的系统性整合

一套高效的自动化喷涂系统远不止地轨和治具，它是一个由多子系统协同工作的整体。

1. 喷涂执行单元：

• 喷涂机器人或自动往复机：核心喷涂设备，其运动轨迹与地轨线的输送节拍需精确同步。

• 喷枪、雾化器、换色阀：直接影响涂料雾化效果和换色效率。

1. 供料与循环系统：

• 涂料压力罐、齿轮泵、管路：稳定输送涂料。

• 溶剂清洗系统：用于换色时清洗管路和喷枪，减少浪费和污染。

1. 环境控制与安全配件：

• 喷房、水帘柜或干式过滤系统：收集过喷漆雾，保障环境与安全。

• 送排风系统：控制喷房内气流、温湿度，对涂层质量至关重要。

• 防爆电器、火灾报警与灭火装置：安全运行的底线保障。

1. 中央控制系统：

• PLC、工业电脑（IPC）：系统大脑，集成控制地轨输送、喷涂动作、工艺参数、安全联锁等所有环节。

• 人机界面（HMI）：提供参数设置、状态监控与故障诊断界面。

###

自动化喷涂设备的高效稳定运行，是一项系统性工程。地轨线配件与治具链条的定制，是连接宏观布局与微观工艺的桥梁。只有根据具体的产品、产能、工艺和现场条件，进行从整体布局到每个配件细节的精准设计与定制，确保机械、电气、气动、软件各子系统无缝衔接，才能打造出一条可靠、灵活、高效的自动化喷涂生产线，最终实现产品质量提升、生产成本降低与生产环境改善的综合目标。在选择供应商时，应重点关注其系统集成能力、定制化设计经验以及关键配件的制造与供应实力。
